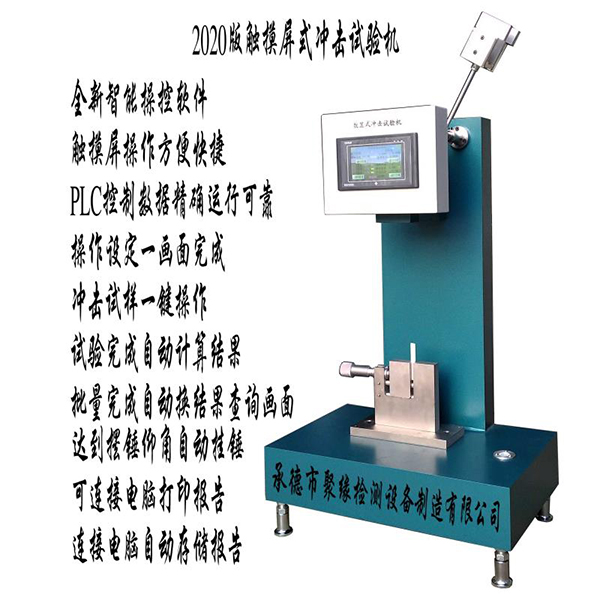

XJUC-5.5觸摸屏式擺錘沖擊試驗機簡介
1、用途：XJUG數顯式懸臂梁沖擊試驗機主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷，鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。是化工行業、科研單位、大專院校，質量檢測等部門理想的測試設備。
2、適用標準
ISO180—2000《塑料—硬質材料懸臂梁沖擊強度的測定》
GB/T1843—2008《硬質塑料懸臂梁沖擊試驗方法》
JB/T8761—1998《塑料懸臂梁沖擊試驗機》
ASTM D256-2010《測定塑料IZOD擺錘沖擊強度的試驗方法》
3、特點：
3.1本系列沖擊試驗機是采用微計算機（本系列沖擊試驗機是采用微計算機（PLC）技術研制生產的智能化觸摸式?jīng)_擊試驗機，PLC+DVP5寸6萬色觸摸屏的配合堪稱完美
3.2電源均為臺灣明偉開關電源，電壓穩定安全！
3.3數據處理由PLC將光電編碼器傳遞的光柵進行高速處理運算，并把結果傳遞給顯示分。
3.4操作和數據顯示由5寸全彩色LCD觸摸屏完成。它可以顯示運算結果,儀器的所有參數及操作都有它來完成。可設定沖擊次數，沖擊次數達到后系統自動切換至試驗結果畫面方便快捷，一目了然。
（本機可以通過電腦進行數據顯示，儀器可以連接電腦進行操作及數據存儲，連接電腦后試驗次數達到設定次數電腦自動存儲試驗報告，沖擊試驗機觸摸屏操作部分只需沖擊試樣即可，所有批次結束后可到指定目錄下查詢試驗報告，試驗報告以圖片格式存儲，可打印或發給客戶做原始報告）
3.5解析度：本系列沖擊試驗機均采用的光電編碼器為分體式光電編碼器，其本身無任何阻力而且解析度非常高，使得本儀器角度解析度
提高至0.04度。大大提高了沖擊機的精度和準確度。
3.6 新版系統增加了角度識別功能，電磁鐵根據時時角度吸合，簡化了操作步驟。
3.7可以適用多種標準，如ISO，GB，ASTM等標準自由轉換。
4、技術指標及規格
4.1、技術指標
4.1.1、沖擊機角度分辨力： 360°/8000=0.045°
4.1.2、擺錘仰角：150°±1°
4.1.3、使用環境溫度：15～35℃
4.1.4、電 源：220V±10%、50Hz，1A
4.1.5、試驗機體積：長600×寬450×高850（mm3）
4.1.6、試驗機重量：約100kg
4.2規格
技術性能和參數：
技術參數表
懸臂梁：
|
沖擊速度
|
3.5 m/s
|
|
擺錘能量
|
2.75J、5.5J
|
|
擺錘力矩
|
Pd2.75＝1.47372Nm Pd5.5＝2.94744Nm
|
|
打擊中心距
|
335mm
|
|
擺錘揚角
|
150°
|
|
刀刃圓角半徑
|
R=0.8±0.2mm
|
|
刀刃至鉗口上面距離
|
22±0.2mm
|
|
沖擊刀刃夾角
|
75°
|
|
擺錘空沖擊能量損失
|
2.75J、5.5J：1%
|
5、試驗機外形尺寸：550mm×350mm×850mm
6、試驗機凈重：80kg
|
