WDW-2020系列微機控制電子式萬能試驗機
一、試驗機概況
WDW-2020系列微機控制電子式萬能試驗機，主要用于非金屬和金屬材料拉伸、壓縮、彎曲等性能試驗。主機為門式強度框架。機械傳動采用圓弧同步齒形帶、滾珠絲杠傳動，因?yàn)椴挥脺p速機，因此主機功率小，無間隙傳動，具有高效率、使用壽命長、噪音低、無需維護等特點能做低周疲勞等試驗。試驗機由主機、PC機控制系統、用戶軟件包、功能附件等部件組成。
二、試驗機具有以下特點：
1. 計算機控制屏幕顯示實驗曲線,可自動計算拉伸強度、彎曲強度、彎曲模量等數據，開放型數據結構，用戶可根據自身需要自編公式計算。
2. 測量力分辨率高，全量程范圍不變化，不分檔最高100倍力值衰減；
3. 具有自動標定、自動調零、自動存貯功能。
4. 采用數字調速系統，調速范圍寬、穩妥定性好，傳動平穩、噪聲低；
5. 配有大變形引伸計
6. 可根據用戶需要選配其它夾具。
三、主要技術指標：
1、試驗力
1.1試驗力：20KN
1.2有效測力范圍：0.4%～100%(全程不分檔)
1.3分辨力：1/200000
1.4測力準確度： 0.5%（相對示值），
2、試驗速度
2.1試驗速度范圍：0.1～500mm/min
2.2速度示值相對誤差：±0.5%
3、位移
3.1測量范圍：0～999 mm
3.2測量分辨力：0.001 mm
3.3位移示值相對誤差: ±0.2%
4、大變形
4.1標距：50mm（標距可選擇）
4.2測量范圍：全量程
4.3大變形測量分辨力：1/12000
4.4變形示值相對誤差: ±0.5%
5、主機
5.1有效試驗跨度：410 mm
5.2移動橫梁行程：1100 mm
5.3拉伸行程：500mm
6、電源：220V，50Hz
7、重量：約200kg
五、配置附件：
1、標準配置

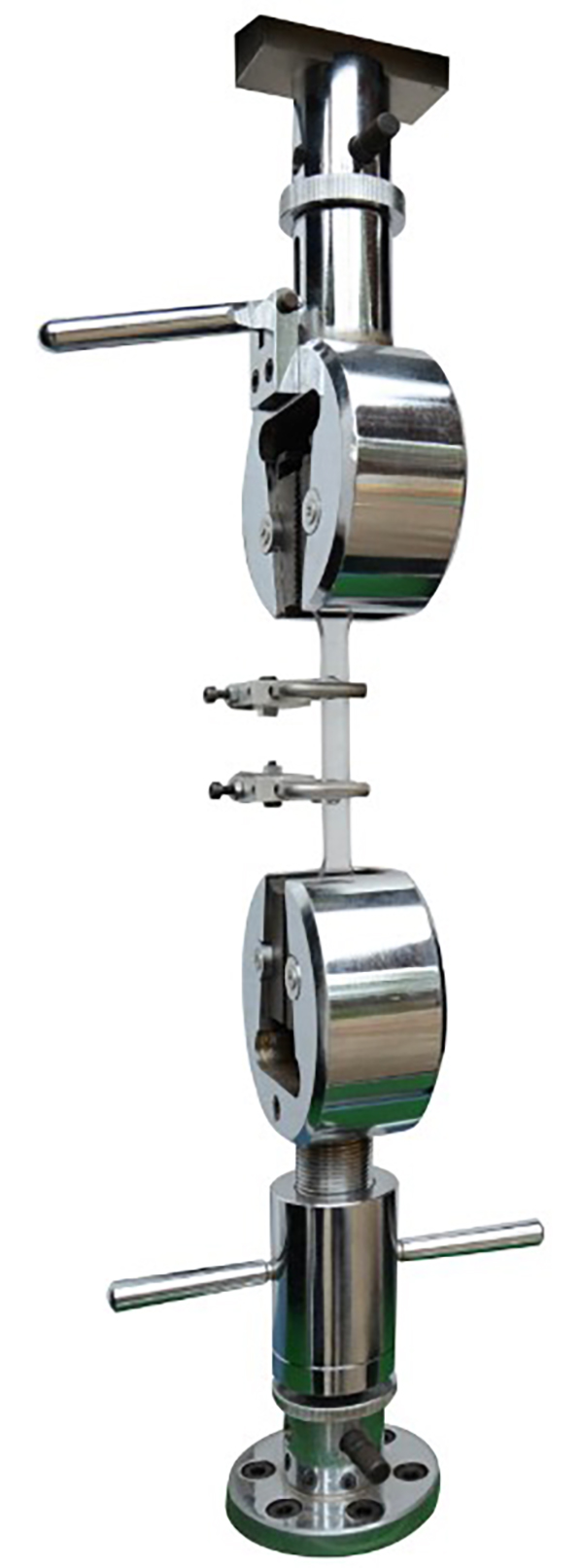

1.1楔形拉伸夾頭，用于金屬、塑料、復合材料等
硬質材料的拉伸試驗。
1.2三點彎曲試驗裝置，用于金屬、材料、復合
材料或其它材料的三點彎曲試驗。
1.3壓縮試驗裝置，用于金屬、非金屬材料的
壓縮等試驗。
1.4根據用戶要求另行定做不同試驗用夾具（如配環剛度、扁平度等）
六、 主要配置及關鍵元器件明細表：
|
序號
|
名稱
|
型號
|
數量
|
制造廠家
|
|
1
|
主機
|
WDW-2020
|
1臺
|
承德市聚緣檢測設備制造有限公司
|
|
其
中
|
滾珠絲杠副
|
KGS系列
|
2套
|
合資
|
|
圓弧同步帶
|
HTD系列
|
4根
|
寧波同步帶廠
|
|
同步帶輪
|
|
6個
|
寧波同步帶廠
|
|
全數字交流伺服電機
|
MHMA系列
|
1臺
|
臺灣臺達或日本松下
|
|
驅動器
|
MHDA系列
|
1臺
|
臺灣臺達或日本松下
|
|
2
|
測量控制系統
|
|
|
|
|
|
負荷傳感器
|
系列
|
1個
|
AMCELLS(美國)
|
|
|
大變形引伸計
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
|
測量控制系統
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
|
光電編碼器
|
|
1個
|
合資
|
|
3
|
附件
|
|
|
|
|
包
含
|
①楔型拉伸夾頭
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
②三點抗彎裝置
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
③壓縮試驗裝置
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
④試驗機座
|
|
1套
|
承德市聚緣檢測設備制造有限公司
|
|
⑤選配其它試驗夾具
|
|
|
承德市聚緣檢測設備制造有限公司
|
|
4
|
計算機系統
|
|
|
|
|
|
①品牌電腦
|
|
1套
|
外購
|
|
|
②惠普打印機
|
|
1套
|
外購
|
|
|
③用戶軟件包
|
試驗軟件
|
1套
|
承德市聚緣檢測設備制造有限公司
|

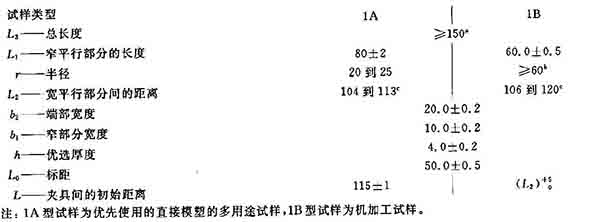

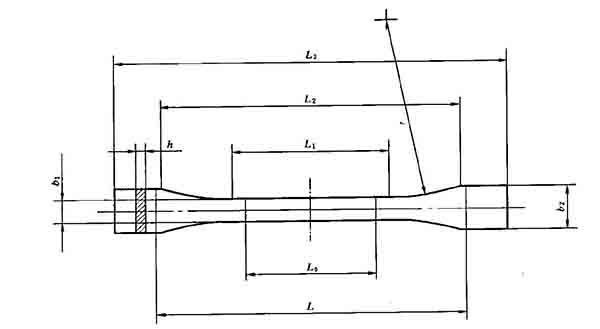

以上為GB/T1040-2006標準拉伸樣條

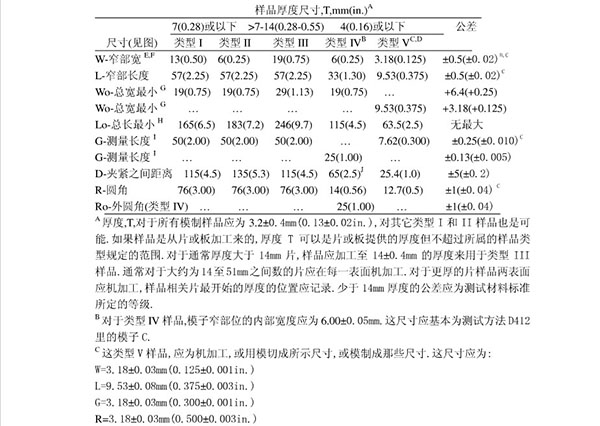

以上為ASTM D638拉伸樣條
七、各種單位轉換
1Mpa=1N/m㎡=10kgf/c㎡=145Psi(磅力/平方英寸)=1000kpa=1000000N/㎡(Pa)
國標通常強度單位為Mpa，如果選用其他標準只需按以上單位轉換倍率進行轉換即可。
|
