觸摸式擺錘沖擊試驗機簡介
1、用途：XJUG數顯式懸臂梁沖擊試驗機主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷，鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。是化工行業、科研單位、大專院校，質量檢測等部門理想的測試設備。
2、特點：
2.1本系列沖擊試驗機是采用微計算機（本系列沖擊試驗機是采用微計算機（PLC）技術研制生產的智能化觸摸式?jīng)_擊試驗機，PLC+DVP7寸6萬色觸摸屏的配合堪稱完美
2.2電源均為臺灣明偉開關電源，電壓穩定安全！
2.3數據處理由PLC將光電編碼器傳遞的光柵進行高速處理運算，并把結果傳遞給顯示分。
2.4操作和數據顯示可分兩部分：
（1）7寸觸摸屏:它可以顯示運算結果,儀器的所有參數及操作都有它來完成。
（2）可以通過電腦進行數據顯示，我們這款儀器可以連接電腦進行操作及數據存儲（本功能需另付費用）
2.5操作及打印也由兩部分組成：
（1）觸摸屏操作直觀明了、方便快捷；打印可以設置手動或自動打印生成微型打印記錄。
（2）電腦操作只有兩鍵；實驗數據可以存儲報告圖片或直接打印成A4正式報告。（本功能需另付費用）
2.6解析度：本系列沖擊試驗機均采用的光電編碼器為分體式光電編碼器，其本身無任何阻力而且解析度非常高，使得本儀器角度解析度提高至0.04度。大大提高了沖擊機的精度和準確度。
2.7、可以適用多種標準，如ISO，GB，ASTM等標準自由轉換。
3、技術指標及規格
3.1、技術指標
3.1.1、沖擊機角度分辨力： 360°/8000=0.045°
3.1.2、擺錘仰角：150°±1°
3.1.3、使用環境溫度：15～35℃
3.1.4、電 源：220V±10%、50Hz，1A
3.1.5、試驗機體積：長600×寬450×高850（mm3）
3.1.6、試驗機重量：約90kg
3.2規格
1）簡支梁：
|
型 號
|
XJJG-5
|
XJJG-50
|
|
沖擊速度
|
2.9 m/s
|
3.8 m/s
|
|
擺錘能量
|
1J、2J、4J、5J
|
7.5、15、25、50J
|
|
擺錘力矩
|
Pd1＝0.53590Nm
Pd2＝1.07180Nm
Pd4＝2.14359Nm
Pd5＝2.67949Nm
|
Pd7.5=4.01924Nm
Pd15＝8.03848Nm
Pd25=13.39746Nm
Pd50＝26.79492Nm
|
|
打擊中心距
|
230mm
|
395mm
|
|
擺錘揚角
|
150°
|
150°
|
|
刀刃圓角半徑
|
R=2±0.5mm
|
R=2±0.5mm
|
|
鉗口圓角半徑
|
R=1±0.1mm
|
R=1±0.1mm
|
|
鉗口支撐線間距離
|
40mm、60mm、62mm、70mm
|
60 mm、62 mm、70 mm
|
|
沖擊刀刃夾角
|
30°±l°
|
30°±l°
|
|
擺錘空沖擊
能量損失
|
0.5%
|
0.5%
|

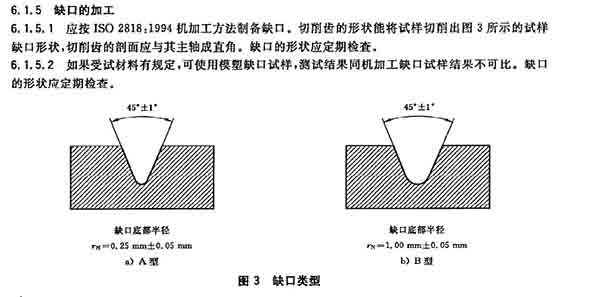

2）懸臂梁：優選
|
型 號
|
XJUG-5.5優選
|
XJUG-22
|
|
沖擊速度
|
3.5 m/s
|
3.5 m/s
|
|
擺錘能量
|
1J、2.75J、5.5J
|
11J、22J
|
|
擺錘力矩
|
Pd1＝=0.53590Nm
Pd2.75＝1.47372Nm
Pd5.5＝2.94744Nm
|
Pd11＝5.8949Nm
Pd22=11.7898Nm
|
|
打擊中心距
|
335mm
|
335mm
|
|
擺錘揚角
|
150°
|
150°
|
|
刀刃圓角半徑
|
R=0.8±0.2mm
|
R=0.8±0.2mm
|
|
刀刃至鉗口上面距離
|
22±0.2mm
|
22±0.2mm
|
|
沖擊刀刃夾角
|
75°
|
75°
|
|
擺錘空沖擊能量損失
|
1J：2%；2.75J、5.5J：1%
|
0.5%
|
|
